Главная » Заглушки » Фланцевые заглушки АТК 24.200.02-90

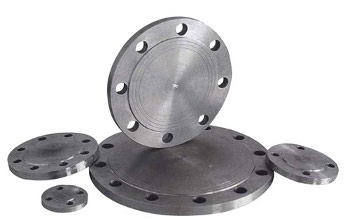

Фланцевые заглушки АТК 24.200.02-90

Артикул оборудования: НЭР5-25И100Ф1

Фланцевые заглушки АТК 24.200.02-90

Компания «СпецТехКомплект» занимается производством комплектующих предметов для нужд добывающей промышленности. Вся продукция изготавливается в промышленных условиях – в 2-х оснащенных специальным оборудованием цехах. Наши инженеры производят, как типовое, так и нестандартное оборудование для нефтегазовой промышленности.
Запросить стоимость

МОДИФИКАЦИИ И ПАРАМЕТРЫ

Диаметр, Ду Давление, кгс/см2 Давление, МПа Материал
10 6 0,6 Под заказ
15 6 0,6 Под заказ
20 6 0,6 Под заказ
25 6 0,6 Под заказ
32 6 0,6 Под заказ
40 6 0,6 Под заказ
50 6 0,6 Под заказ
65 6 0,6 Под заказ
80 6 0,6 Под заказ
100 6 0,6 Под заказ

Производство фланцевых заглушек АТК 24.200.02-90

Данные заглушки фланцевые стальные рассчитаны на условное давление от 0,6 до 16МПа (от 6 до 160 кгс/см2), температуру от -70 до +600°С, применяемые в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности.

Предусмотрены пять исполнений заглушек:

  • Исполнение 1 – заглушки с соединительным выступом на условное давление от 0,6 до 4,0 МПа;

  • Исполнение 2 – заглушки с выступом на условное давление от 1,0 до 6,3 МПа;

  • Исполнение 3 – заглушки с шипом на условное давление от 0,6 до 6,3 МПа;

  • Исполнение 4 – заглушки под прокладку овального сечения на условное давление от 6,3 до 16,0 МПа;

  • Исполнение 5 – заглушки с впадиной на условное давление 4,0 МПа.

Присоединительные размеры заглушек выполняются в соответствии с ГОСТ 12815-80.

Заглушки рассчитаны на применение с прокладками эластичными, асбометаллическими, спирально-навитыми и овального сечения.

Пример условного обозначения заглушки исполнения 1 с уловным проходом 150мм на условное давление 1,6 МПа (16 кгс/см2) из стали 20:

Заглушка 1-150-1,6-20 АТК 24.200.02-90

Наше предприятие имеет возможность изготовить заглушки из различных марок сталей: ст.3сп, 20, 09Г2С, 15Х5М, 08Х18Н10Т, 12Х18Н10Т и др., исходя из условий эксплуатации, по нормативно-технической документации, утвержденной в установленном порядке.

А также готовы изготовить и поставить к фланцевым заглушкам фланцы и крепежные элементы. Купить данную продукцию вы можете, обратившись к нашим менеджерам по телефону.
