Поворотные заглушки АТК 26-18-5-93

Артикул оборудования: НЭР5-25И100Ф1

Поворотные заглушки АТК 26-18-5-93

Компания «СпецТехКомплект» – опытный производитель продукции из металла, предназначенной для создания трубопроводов различной сложности. Мы готовы в кратчайшие сроки разработать проект и выполнить заказ любого объема и сложности. Наша продукция отличается высоким качеством и соответствует мировым, европейским и российским требованиям.
Запросить стоимость

МОДИФИКАЦИИ И ПАРАМЕТРЫ

Диаметр, Ду Давление, кгс/см2 Давление, МПа Материал
10 6 0,6 Под заказ
15 6 0,6 Под заказ
20 6 0,6 Под заказ
25 6 0,6 Под заказ
32 6 0,6 Под заказ
40 6 0,6 Под заказ
50 6 0,6 Под заказ
65 6 0,6 Под заказ
80 6 0,6 Под заказ
100 6 0,6 Под заказ

Производство поворотных заглушек АТК 26-18-5-93

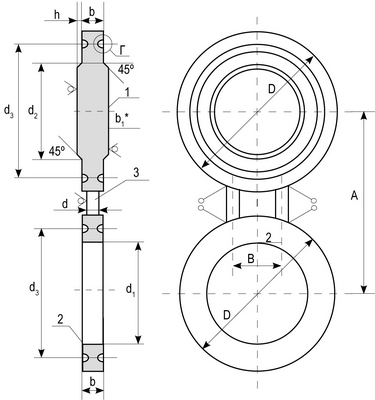

Второе производственное название группы фланцевых соединений поворотные заглушки АТК 26-18-5-93, это обтюраторы, которые используют для  периодического режима открывания или закрывания различного диаметра сечения трубопроводной магистрали, при этом вся конструкция задействована для установки только во фланцевое соединение. Конструкционная часть поворотных частей заглушек состоит из:

  • Кольца стального вида;
  • Глухой технологический круг;
  • Соединительная вставка.

Соединение частей происходит при помощи обычной сварки, но в одной плоскости монтажа.

Согласно общепринятым технологическим регламентам, компания «СпецТехКомплект» изготовят по вашим размерам (техническое задание заказчика) или по готовым чертежам любую поворотную заглушку, исходя из работы на давление системы от 1,6МПа до 16МПа.  Технологическая рабочая температура эксплуатации заглушки от -70С до +475С.

Все конструкционные части изготавливаются либо методом литья, либо при помощи промышленной штамповки или резки материала. Для каждого случая предусмотрена обязательная процедура механической обработки готового изделия.

Согласно отраслевым стандартам, производится изготовление обтюраторов в соответствии с рабочими марками стали:

  • Рабочая температура эксплуатации -20С до +200С, марка стали Ст3 или Ст20, но для вставки только марка Ст3.
  • Для технологических трубопроводов с эксплуатацией от -40С до +475С, марка стали 16ГС или 20ЮЧ, но для изготовления вставки только марка стали 09Г2С.
  • Для магистральных систем с температурным режимом от -70С до +475С, марка стали для изготовления, как для вставки, так и для основы только 09Г2С.

В нашем альбоме, используемый для типовых соединений вы можете ознакомиться с подробными техническими параметрами каждой серии обтюраторов, используемые в промышленной трубопроводной системе. При выборе каждой серии обтюратора по температурному режиму, максимальное значение возможного давления для использования внутри трубопроводной системы не играет никакой роли. Вся продукция изготавливается только в строгом соответствии с нормативными положениями отраслевых стандартов фланцевых соединений.
